L6T系列/Φ6.35X32玻璃管延时保险丝

发布时间:2018-12-18 08:32:37 丨 浏览次数:178

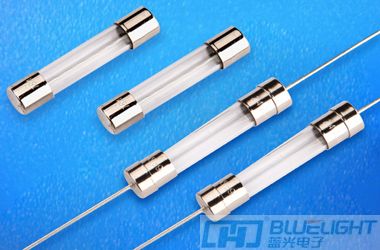

L6T系列/Φ6.35X32玻璃管延时保险丝(图1)

蓝光L6T系列/Φ6.35X32mm玻璃管保险丝简介:(延时小型保险丝)

Φ6.3X32mm 玻璃保险丝管(慢断/延时)/Φ6.3X32mm  Glass Tube Fuses (Time-Lag)

材料Materials

本体Body:玻璃管Glass Tube

引线Lead:镀锡铜线Tin Plated Copper

铜帽Cap:黄铜镀镍Nickel Plated Brass

可熔体Element:合金丝Alloy Wire

工作温度Operating Temperature:-55℃ to + 125℃

可焊性Solder ability:260 ℃, ≤ 3s. (波峰焊wave) /350±10 ℃, ≤ 3s. (烙铁焊soldering iron)

安规:CQC  Approved(详细见下表)

L6T系列/Φ6.35X32玻璃管延时保险丝(图2)L6T系列/Φ6.35X32玻璃管延时保险丝(图3)


电气特性   ELECTRICAL CHARACTERISTICS

额定电流

Rated

Current

熔断时间 Opening Time
150%210%275%
400%1000%
Min.Max.Min.Max.Min.Max.Min.Max.
125mA-10A1hour2min600ms10sec.150ms3sec.20ms300ms
>10A
1hour5min600ms15sec.150ms5sec.20ms400ms

 In accordance with IEC60127.1 , IEC60127.2 , GB9364.1 , GB9364.2


分断能力   INTERRUPTING RATING
CQC

35 amperes or 10 x rated current ; whichever is greater  at 250V AC


产品特性   PRODUCT FEATURES

材质

Materials

本体Body:玻璃管  Glass tube

引脚Lead:铜镀锡  Tin plated copper wire

铜帽Cad:黄铜镀镍  Nickel plated brass

熔丝Element:合金  Alloy

操作温度

Operating

Temperature

-55℃~125℃

(需考虑温度折减 Consider de-rating)

可焊性

Solderability

260℃, 3s Max. (波峰焊 Wave)

350±10℃, 3s Max.(烙铁焊 Soldering iron)

耐焊接热

Resistance to

Soldering Heat

260℃, 10s Max. (波峰焊 Wave)

350℃, 5s Max.(烙铁焊 Soldering iron)

建议焊锡参数

Recommended

Soldering

Parameters

波峰焊     Wave soldering parameter

锡炉温度 Soldering por temperature: 260.

焊接时间 Solder dwell time: 2-5s Max.

手工焊     Hand soldering parameter

烙铁温度  Soldering iron temperature 350±5℃

焊接时间  Solder dwell time: 5s Max.

储存条件

Storage

Conditions

在温度+10~60℃、相对湿度≤75%的密闭条件下可存放3年。

Can be stored for 3 years under tight seal condition at temperature +10~60℃ relative humidity ≤ 75%.

在温度+10~60℃、相对湿度为95%的非露天下最多可存放30天。

At most can be kept 30 days at temperture +10~60℃  relative humidity be 95% under covered conditions.


产品部件号

Part NO.

额定电流

Current

Rating

安全认证 Safety Approvals

I2T参考值

Reference

(A2Sec.)

L6T系列/Φ6.35X32玻璃管延时保险丝(图4)

L6T系列/Φ6.35X32玻璃管延时保险丝(图5)

L6T系列/Φ6.35X32玻璃管延时保险丝(图6)

L6T系列/Φ6.35X32玻璃管延时保险丝(图7)

L6T系列/Φ6.35X32玻璃管延时保险丝(图8)

L6T系列/Φ6.35X32玻璃管延时保险丝(图9)

L6T系列/Φ6.35X32玻璃管延时保险丝(图10)

L6T 18008A





601.7
L6T 210010A





923.4
L6T 212512.5A





1485
L6T 216016A





2830
